    Home » INWALL

    INWALL

    La prima parete in vetro strutturale brevettata a filo esterno senza collanti dalle alte prestazioni antisismiche.

    INWALL è l’innovativa proposta di VETROIN che ridefinisce il concetto di parete classica come divisore di spazi. Promuove la partizione trasparente per mantenere la comunicazione tra gli ambienti, per lasciare filtrare la luce e creare spazi separati ma connessi. La sua struttura si basa su sistemi brevettati che coniugano la raffinatezza estetica con il rigore della progettualità ingegneristica.

    La parete in vetro strutturale INWALL è solida, stabile e assicura qualità acustiche eccellenti. Le lastre che la compongono sono allineate a filo sui bordi esterni, senza profili di contenimento a vista né collanti, sostituiti da un fissaggio appositamente brevettato che permette di avere il vetro a filo esterno. Fusione di design, gusto Made in Italy e prestazioni antisismiche, garantisce affidabilità e sicurezza in qualsiasi ambiente di installazione. Come? Grazie a connessioni a incastro per la tenuta strutturale e la regolazione micrometrica, e grazie a meccanismi invisibili che ammortizzano gli assestamenti strutturali dell’edificio e le sollecitazioni sismiche.

    Guarda il video

    INWALL

    Parete in vetro strutturale in 4 versioni

    parete in vetro

    strutturale antisismica

    Brevettata da VETROIN, INWALL è la parete in vetro strutturale antisismica disponibile in 4 differenti versioni. Può essere personalizzata con porte scorrevoli e a battente, ad anta singola e doppia, con maniglie progettate dalla nostra azienda. Le porte INWALL sono parte integrate nel sistema, sviluppate a tutta altezza. Le ante sono intelaiate con profili in alluminio, armonizzabili ai materiali, che possono ospitare nella parte superiore un chiudiporta a incasso e in quella inferiore una ghigliottina acustica.

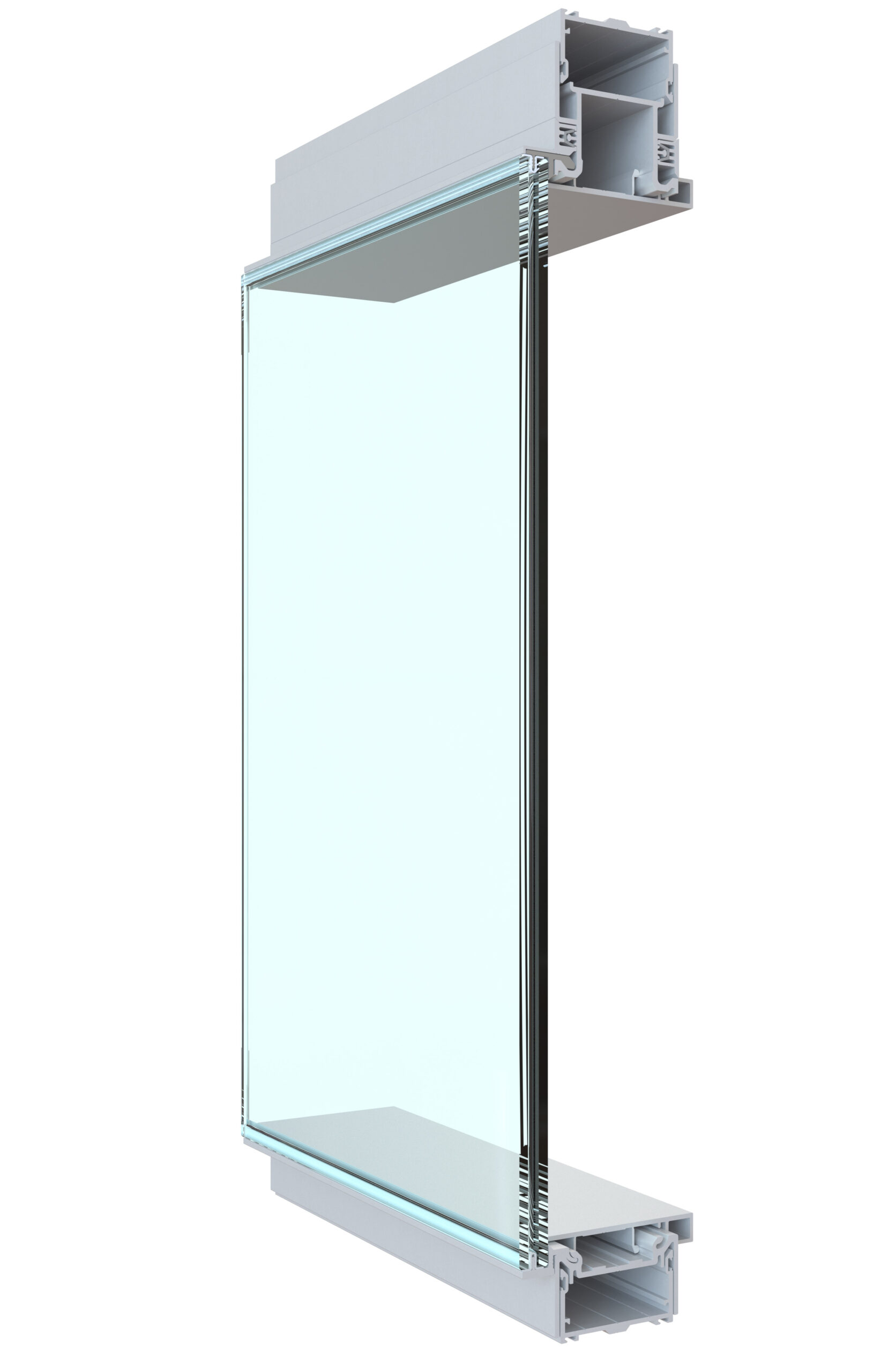

    lW1

    Parete in vetro

    A elevato abbattimento acustico, sono moduli vetrati costituiti da una lastra stratificata di sicurezza di spessore standard 6.6 mm.

    L 85 mm
    H 40 mm

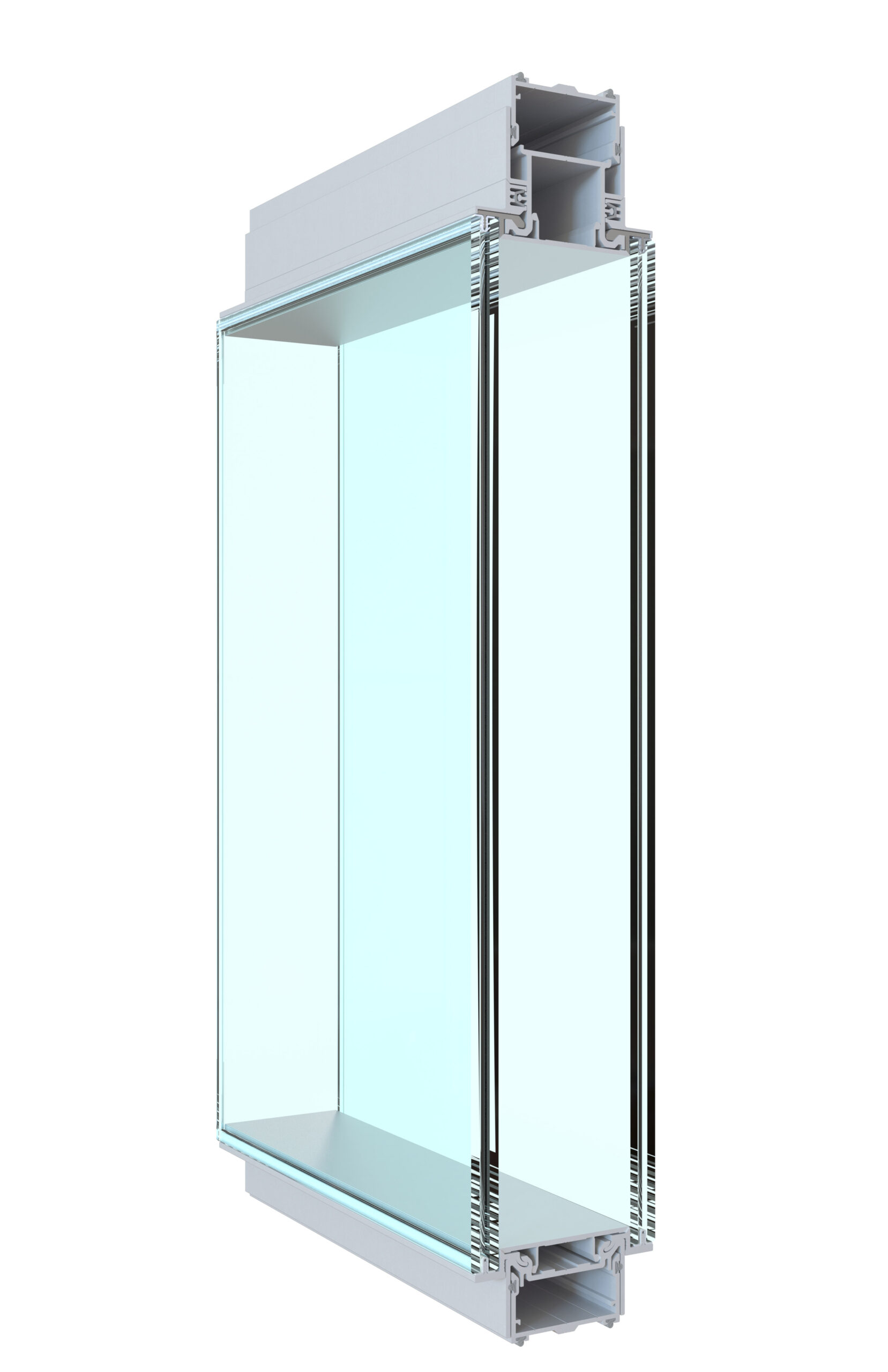

    lW2

    Parete con doppio vetro

    A elevato abbattimento acustico, sono moduli vetrati costituiti da due coppie di lastre stratificate di sicurezza di spessore standard 6.6 mm.

    L 85 mm
    H 40 mm

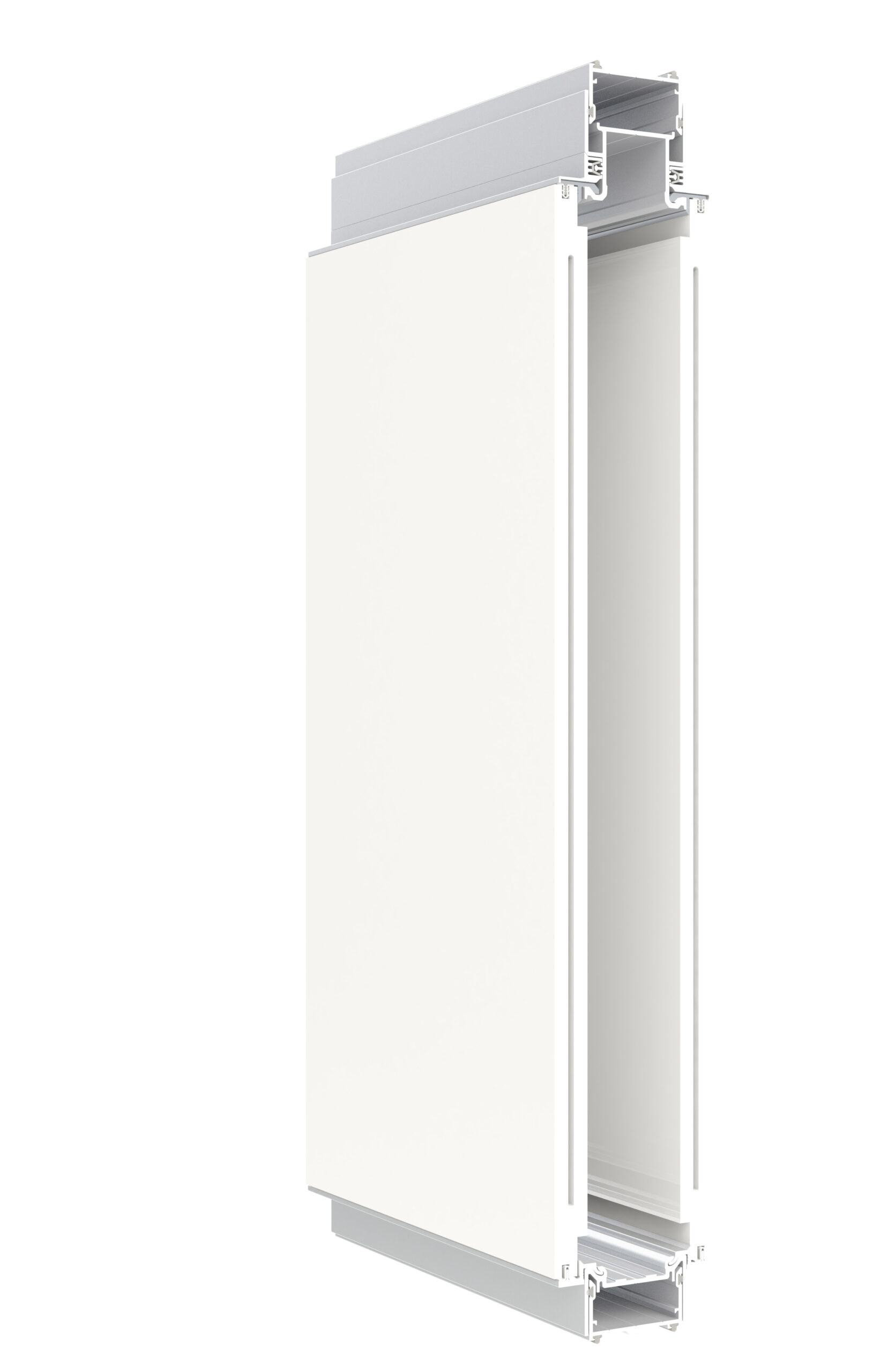

    IWC

    Parete cieca

    Moduli realizzati con pannelli in truciolare nobilitato su entrambe le facce con carta melaminica, rifiniti perimetralmente con bordi in ABS.

    L 85 mm
    H 40 mm

    Prove antisismiche

    La parete antisismica in vetro strutturale di VETROIN abbina gli ottimi risultati raggiunti dai vetri strutturali stratificati a un innovativo sistema meccanico di fissaggio strutturale e compensazione costante, che ragiona in termini di adattabilità in fase di installazione e di altissima performance in ambito antisismico. INWALL fonde sicurezza e design tenendo conto delle normative di sicurezza, sempre più rigorose soprattutto in ambito progettuale.

    “La capacità degli elementi non strutturali, compresi gli eventuali elementi strutturali che li sostengono e collegano tra loro e alla struttura principale, deve essere maggiore della domanda sismica corrispondente a ciascuno degli stati limiti da considerare. Quando l’elemento strutturale è costruito in cantiere, è compito del progettista della struttura individuare la domanda e progettarne la capacità in accordo a formulazioni di comprovata validità ed è compito del direttore dei lavori verificarne la corretta esecuzione; quando invece l’elemento non strutturale è assemblato in cantiere, è compito del progettista della struttura individuare la domanda, è compito del fornitore e/o dell’installatore fornire elementi e sistemi di collegamento di capacità adeguata ed è compito del direttore dei lavori verificarne il corretto assemblaggio.” [Norme Tecniche per le Costruzioni – aggiornamento D.M. 17 gennaio 2018, – Consiglio Superiore dei Lavori Pubblici].

    Con i suoi requisiti di elevata resistenza sismica, INWALL rappresenta il sistema più efficace per chi desidera una parete di design che rispetti a pieno le Norme Tecniche per le Costruzioni.

    100% sicurezza antisismica

    100% sicurezza antisismica

    01.

    38 test

    Trentotto test su tavola vibrante presso il laboratorio del Dipartimento di Strutture per l’Ingegneria e l’Architettura dell’Università Federico II.

    02.

    12 m/sec2

    Resistenza attestata a sollecitazioni fino a una PGA di 12 m/sec2, pari a un evento sismico di drammatica intensità.

    03.

    0 danni o rotture


    Sottoposti a specifici test, il vetro strutturale e le soluzioni tecniche di INWALL hanno dimostrato solidità e assenza di danneggiamenti rilevanti.

    Connubio di performance antisismiche e design italiano

    Le prestazioni della parete in vetro strutturale INWALL di fronte a fenomeni sismici sono garantite dalla sua innovativa struttura interna.

    Brevettato

    Compensatore

    In fase di montaggio, lo spintore a molla integrato nel profilo superiore consente una regolazione più fine ai profili sommitali. In seguito, agisce come ammortizzatore negli assestamenti strutturali e nelle sollecitazioni sismiche avendo una possibilità di escursione.

    Brevettato

    Livellatore

    Consente la regolazione micrometrica in fase di installazione, compensando con la massima precisione i fuori piano dei pavimenti.

    Brevettato

    Connettore superiore

    Consente il fissaggio senza l’uso di collanti. È una connessione coestrusa con funzione stabilizzante brevettata, che viene inserita a pressione nell’apposito incavo presente nella lastra INWALL, vetro o pannello: è l’espansione generata da questo innesto a rendere stabile il legame tra il connettore e la lastra.

    Brevettato

    Guarnizione di base

    Si innesta nell’apposita scanalatura della lastra, garantendo una tenuta duratura senza necessità di collanti. In fase di montaggio, agisce da guida di scorrimento e ripartitore di carichi, consentendone il bilanciamento in ogni condizione.

    Brevettato

    Connettore verticale

    È una guarnizione strutturale in PVC trasparente che si innesta tra le lastre scomparendo tra i vetri. Correndo per tutta l’altezza degli elementi, ne assicura sigillatura e complanarità. Permette una tenuta meccanica senza uso di collanti.

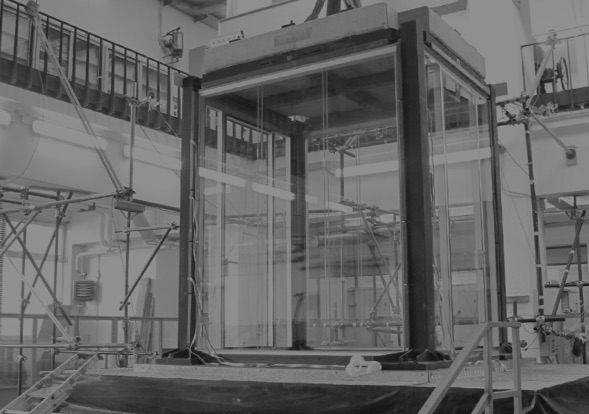

    Video

    Prove antisismiche

    https://www.youtube.com/watch?v=rs0pev8dVNM

    Prova di resistenza a carico ripartito orizzontale

    Test di resistenza agli urti per mezzo di un pistone pneumatico, movimentato in automatico, sul quale è installata una barra da 1 m.

    200 kg/ml

    IW1 – parete con vetro antisismico

    300 kg/ml

    IW2 – parete con doppio vetro

    Prove acustiche

    Doppio vetro

    Dimensione campione 360×300

    VETROIN ha eseguito numerosi test per verificare le qualità di abbattimento acustico delle pareti INWALL a doppio vetro IW2. I risultati hanno espresso ottime performance, sia per le pareti continue che per quelle dotate di porte. In diversi casi, i risultati si sono mostrati nettamente superiori allo standard, ottenendo valori fino a RW=46 dB, come nel caso del test effettuato su doppio vetro con porta.

    INWALL

    Vetro 6.6.1

    46 db

    I progetti realizzati
    con INWALL

    Finiture disponibili

    Alluminio lucido

    Alluminio lucido

    su richiesta
    con maggiorazione
    Blu chimico

    Blu chimico

    su richiesta
    con maggiorazione
    Bronzo chimico

    Bronzo chimico

    su richiesta
    con maggiorazione
    Dark brown chimico

    Dark brown chimico

    su richiesta
    con maggiorazione
    Verniciato bianco

    Verniciato bianco

    su richiesta
    con maggiorazione
    Verniciato grigio

    Verniciato grigio

    su richiesta
    con maggiorazione
    Verniciato nero opaco

    Verniciato nero opaco

    su richiesta
    con maggiorazione

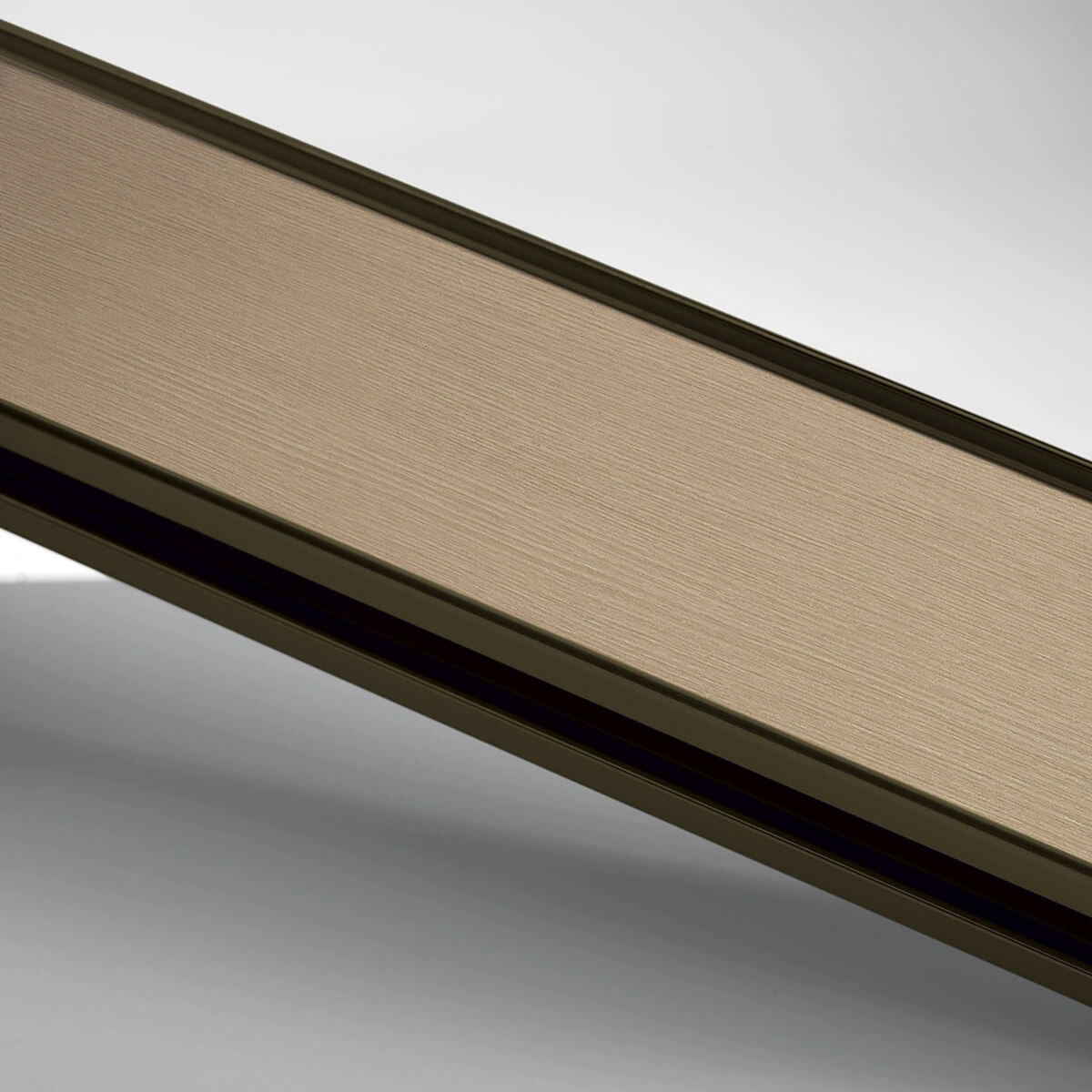

    Impiallacciato rovere

    Impiallacciato rovere

    su richiesta
    con maggiorazione

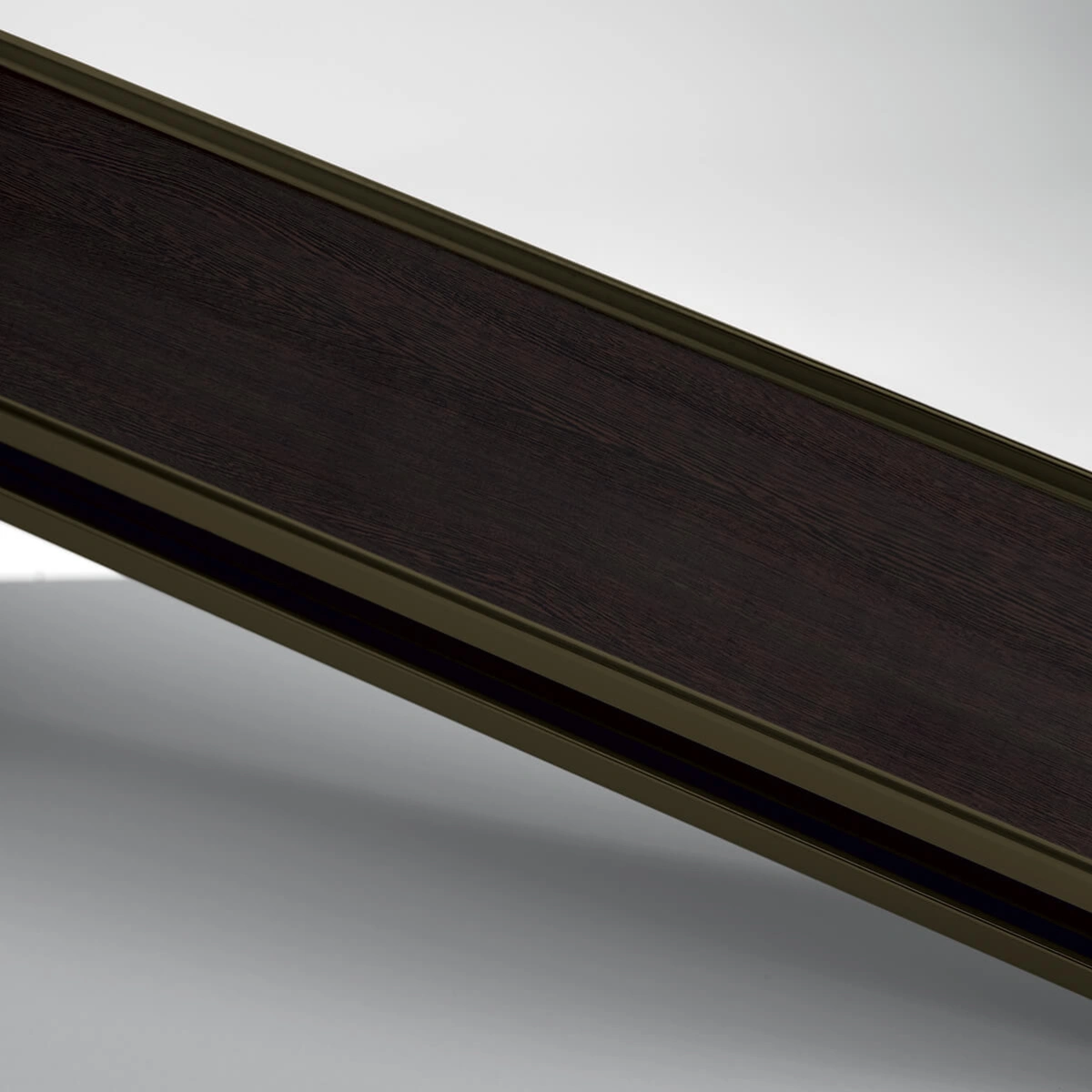

    Impiallacciato Wengè

    Impiallacciato Wengè

    su richiesta
    con maggiorazione

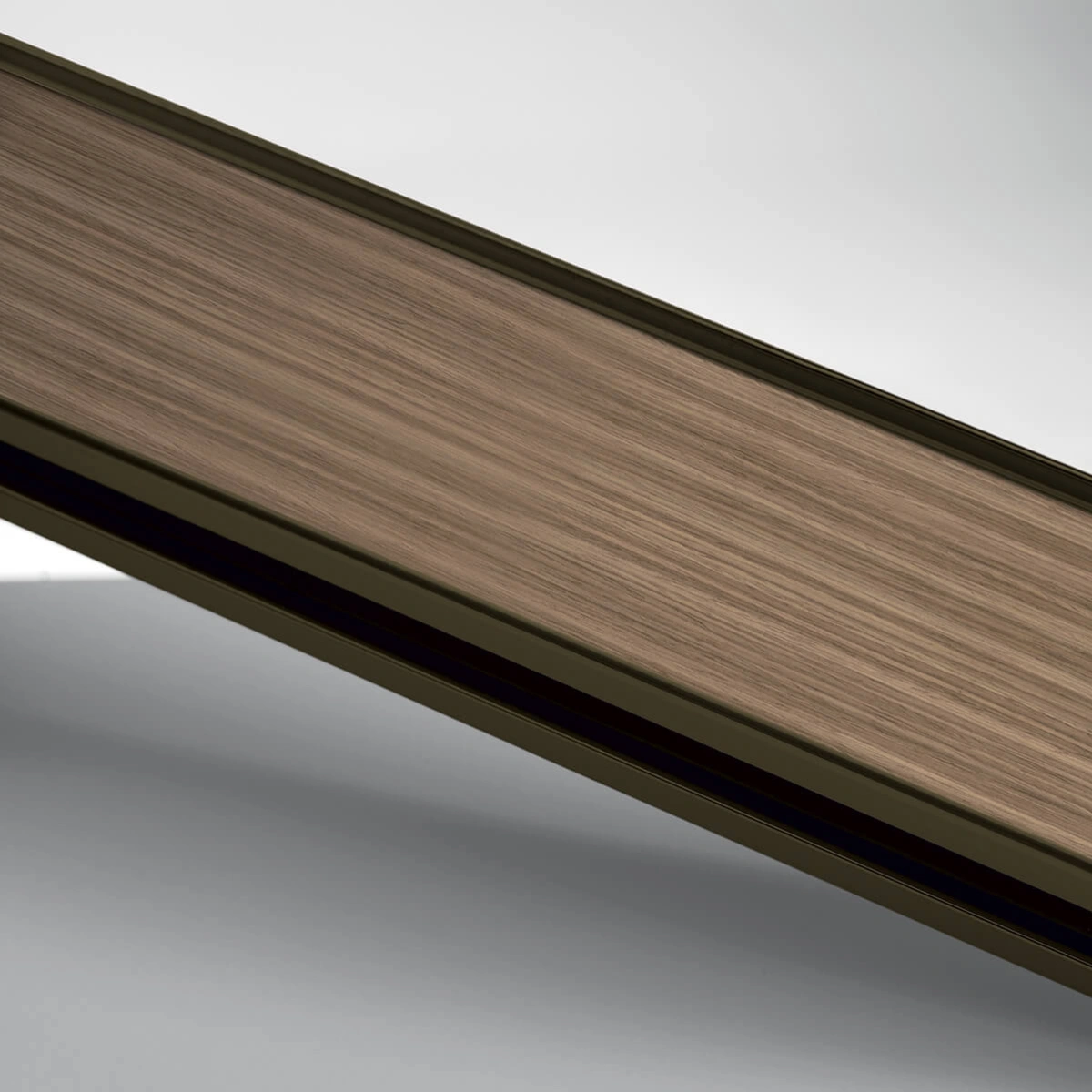

    Impiallacciato noce

    Impiallacciato noce

    Trasparente

    Trasparente

    su richiesta
    con maggiorazione
    Extrachiaro

    Extrachiaro

    su richiesta
    con maggiorazione
    Acidato

    Acidato

    su richiesta
    con maggiorazione
    Acidato extrachiaro

    Acidato extrachiaro

    su richiesta
    con maggiorazione
    Bianco coprente

    Bianco coprente

    su richiesta
    con maggiorazione
    Bilinea trasparente

    Bilinea trasparente

    su richiesta
    con maggiorazione
    Bilinea bronzo

    Bilinea bronzo

    su richiesta
    con maggiorazione
    Crossed fuzzy

    Crossed fuzzy

    su richiesta
    con maggiorazione
    Grigio fumè

    Grigio fumè

    su richiesta
    con maggiorazione
    Stop-sol grigio

    Stop-sol grigio

    Bianco

    Bianco

    Magnolia

    Magnolia

    Grigio chiaro

    Grigio chiaro

    Grigio fango

    Grigio fango

    Cashmere import

    Cashmere import

    Fittipaldi sablè

    Fittipaldi sablè

    Ascari sablè

    Ascari sablè

    Poro rovere

    Poro rovere

    Sherwood nero

    Sherwood nero

    Pinzolo

    Pinzolo

    Firenze

    Firenze

    Darfo

    Darfo

    Milano

    Milano

    Atelier Sulzano XA

    Atelier Sulzano XA

    Atelier Cortina XA

    Atelier Cortina XA
